Az adatközpontok világában az alpadló technológia forradalmasította a kábelezési és hűtési rendszerek kialakítását. Ez a speciális építészeti megoldás lehetővé teszi, hogy a szerverek és hálózati berendezések alatt egy rejtett tér jöjjön létre, amely számos kritikus funkciót lát el.
A modern digitális infrastruktúra működése elképzelhetetlen lenne az alpadló rendszerek nélkül. Ezek a sofisztikált megoldások nem csupán esztétikai szempontokat szolgálnak, hanem alapvető szerepet játszanak az adatközpontok hatékony működésében. A kábelmenedzsmenttől kezdve a hűtéstechnológián át egészen a tűzvédelemig minden területen meghatározó jelentőségűek.
Az elkövetkező sorokban részletesen megismerkedhetsz az alpadló rendszerek minden aspektusával. Megtudhatod, hogyan működnek ezek a komplex megoldások, milyen előnyöket kínálnak, és miért tekinthetők nélkülözhetetlennek a mai adatközpontokban.
Mi az alpadló és hogyan működik?
Az alpadló vagy raised floor egy emelt padlószerkezet, amely a tényleges épületpadló felett 15-60 cm magasságban helyezkedik el. Ez a technológia moduláris panelekből épül fel, amelyek állítható magasságú támasztókon nyugszanak. A panelok között kialakított üreges tér szolgál a különböző infrastrukturális elemek elhelyezésére.
A rendszer alapját a pedesztálok képezik, amelyek precízen beállítható magasságúak és biztosítják a padló stabilitását. Ezekre kerülnek fel a padlólapok, amelyek általában 60×60 cm-es moduláris elemekből állnak. A lapok anyaga lehet acél, alumínium vagy speciális kompozit, attól függően, hogy milyen terhelésnek kell ellenállniuk.

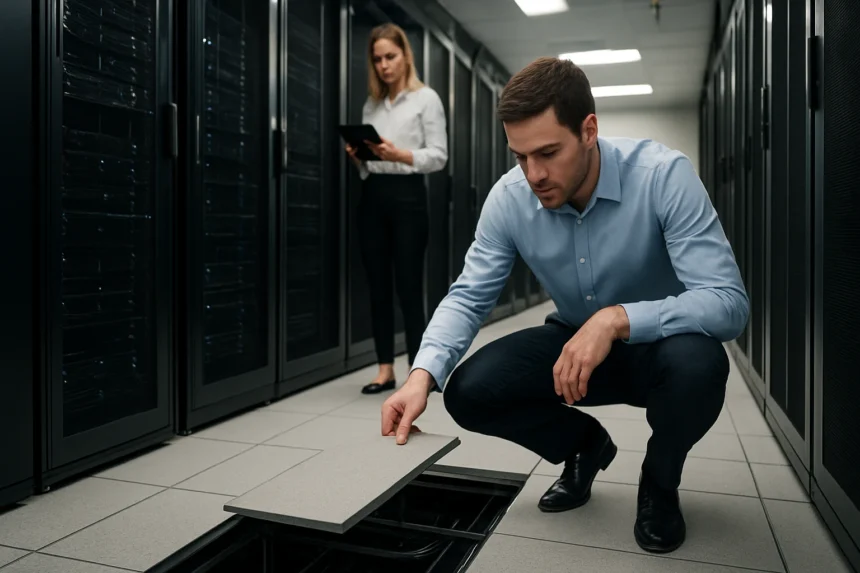

A moduláris kialakítás rendkívüli rugalmasságot biztosít. Bármikor eltávolítható egy-egy panel, hogy hozzáférést biztosítson a kábelekhez vagy egyéb infrastrukturális elemekhez. Ez jelentősen csökkenti a karbantartási költségeket és időt.
Alpadló típusok és konstrukciós megoldások
A piacon többféle alpadló rendszer kapható, amelyek különböző igényekre szabottak:
- Acél padlólapok: Nagy teherbírású, tartós megoldás
- Alumínium panelok: Könnyebb, korrozióálló változat
- Kompozit lapok: Speciális tulajdonságokkal rendelkező modern megoldás
- Perforált panelok: Javított légáramlás biztosítására
- Tömör lapok: Maximális stabilitás érdekében
Az antistatikus bevonat alkalmazása különösen fontos az elektronikus berendezések védelme szempontjából. Ez megakadályozza a statikus elektromosság felhalmozódását, amely károsíthatja az érzékeny eszközöket.
A támasztórendszer is variálható lehet. Léteznek fix magasságú és állítható pedesztálok, valamint szeizmikus zónákra tervezett speciális támasztók is.
Miért nélkülözhetetlen az alpadló az adatközpontokban?
Az adatközpontok komplexitása megköveteli a kábelek és vezetékek rendszerezett elhelyezését. Az alpadló alatt húzódó kábelcsatornák lehetővé teszik a hálózati, tápellátási és kommunikációs kábelek szeparált vezetését. Ez nemcsak a biztonságot növeli, hanem jelentősen megkönnyíti a hibaelhárítást és a bővítéseket is.
A hűtési rendszerek szempontjából az alpadló kulcsszerepet játszik. A hideg levegő az alpadló alatt áramlik, majd a perforált panelokon keresztül jut fel a szerverekhez. Ez a cold aisle/hot aisle konfiguráció optimalizálja az energiafelhasználást és biztosítja az egyenletes hőmérsékletet.
Az elektromos biztonság területén az alpadló lehetővé teszi a különböző feszültségszintű kábelek szeparált vezetését. A nagyfeszültségű tápkábelek és az érzékeny adatkábelek így nem zavarják egymást, csökkentve az interferencia kockázatát.
"Az alpadló rendszer használata akár 30%-kal csökkentheti az adatközpont energiafogyasztását a hatékonyabb hűtési megoldások révén."
Kábelmenedzsment és infrastruktúra szervezés
A modern adatközpontokban több ezer kábel fut, amelyek megfelelő szervezése kritikus fontosságú. Az alpadló alatt kialakított kábelvezetési útvonalak strukturált megoldást kínálnak:
| Kábel típusa | Vezetési útvonal | Szeparációs távolság |
|---|---|---|
| Tápkábelek | Külön csatorna | Min. 30 cm |
| Adatkábelek | Árnyékolt vezeték | Min. 15 cm |
| Optikai kábelek | Védett csatorna | Min. 10 cm |
A patch panelek és kapcsolószekrények alatti elhelyezés lehetővé teszi a rövidebb kábelvezetést, ami csökkenti a jelveszteséget és javítja a teljesítményt.
Hogyan tervezik meg az alpadló rendszereket?
Az alpadló tervezése komplex mérnöki feladat, amely figyelembe veszi az épület statikai adottságait, a tervezett terhelést és a funkcionalitási követelményeket. A terhelési számítások alapján határozzák meg a szükséges pedesztálok számát és elhelyezését.
A magasságtervezés kritikus szempont. Túl alacsony alpadló esetén nehézkes a kábelvezetés és a karbantartás, míg túl magas konstrukció pazarló és költséges lehet. Az optimális magasság általában 30-45 cm között mozog.
A hozzáférési pontok tervezése során figyelembe veszik a karbantartási útvonalakat és a gyakran használt területeket. Ezeken a helyeken könnyedén eltávolítható panelokat alkalmaznak.
Statikai és biztonságtechnikai szempontok
Az alpadló rendszernek megfelelő teherbírással kell rendelkeznie. A pontterhelés és megoszló terhelés értékeket külön-külön vizsgálják:
- Pontterhelés: 1000-3000 N/m² (szerver rack lábak)
- Megoszló terhelés: 2000-5000 N/m² (általános használat)
- Dinamikus terhelés: Mozgó berendezések figyelembevétele
A tűzállóság szempontjából az alpadló anyagának megfelelő fire rating értékkel kell rendelkeznie. Ez általában 30-60 perces tűzállóságot jelent.
Milyen előnyöket nyújt az alpadló használata?
Az alpadló rendszerek számos operációs előnnyel járnak. A gyors hozzáférés a kábelekhez és infrastrukturális elemekhez jelentősen csökkenti a karbantartási időt. Egy panel eltávolítása másodpercek alatt megoldható, míg hagyományos kábelvezetés esetén órákig tarthat egy-egy javítás.
A rugalmasság terén az alpadló verhetetlen. Új berendezések telepítésekor vagy az elrendezés módosításakor nincs szükség építési munkákra. A kábelvezetés egyszerűen átrendezhető az alpadló alatt.
Az esztétikai szempontok sem elhanyagolhatók. Az alpadló alatt elrejtett kábelek tiszta, professzionális megjelenést biztosítanak az adatközpontban. Ez nemcsak a látogatók számára fontos, hanem a munkatársak számára is kellemesebb munkakörnyezetet teremt.
"A moduláris alpadló rendszerek használata 50%-kal gyorsabbá teheti az új berendezések telepítését és a kábelvezetési módosításokat."
Energia-hatékonyság és környezeti szempontok
Az energia-megtakarítás az alpadló egyik legfontosabb előnye. A hatékony légáramlás csökkenti a hűtési költségeket:
| Hűtési módszer | Energiafogyasztás | Hatékonyság |
|---|---|---|
| Hagyományos | 100% (referencia) | Alacsony |
| Alpadlós | 70-80% | Közepes |
| Optimalizált alpadlós | 60-70% | Magas |
A környezeti hatások csökkentése érdekében sok alpadló rendszer újrahasznosítható anyagokból készül. Az alumínium és acél panelok teljes mértékben recyclálhatók.
Mik az alpadló telepítésének lépései?
A telepítési folyamat előkészítő fázissal kezdődik, amely magában foglalja az alappadló szintezését és tisztítását. A betonpadló esetleges egyenetlenségeit ki kell egyenlíteni, hogy a pedesztálok stabilan álljanak.
A pedesztálok elhelyezése precíz munkát igényel. A támasztók pozícióját lézerszinttel ellenőrzik, és a magasságot milliméter pontossággal állítják be. Ez biztosítja, hogy a végleges padlófelület tökéletesen vízszintes legyen.
A panelok felhelyezése során figyelembe veszik a kábelvezetési útvonalakat. Bizonyos területeken perforált lapokat, máshol tömör panelokat használnak a funkciók szerint.
Minőségbiztosítás és tesztelés
A telepítés során folyamatos minőségellenőrzés zajlik. Minden pedesztál stabilitását és a panelok illeszkedését ellenőrzik. A terhelési tesztek során fokozatosan növelik a terhelést, hogy megbizonyosodjanak a konstrukció teherbírásáról.
Az elektromos tesztelés magában foglalja az antistatikus tulajdonságok ellenőrzését és a földelési rendszer működésének vizsgálatát.
Hogyan történik az alpadló karbantartása?
Az alpadló rendszerek minimális karbantartást igényelnek, de a rendszeres ellenőrzés elengedhetetlen. A pedesztálok állapotát évente egyszer felül kell vizsgálni, különös tekintettel a korrozióra és a stabilitásra.
A panelok tisztítása speciális figyelmet igényel. Az antistatikus bevonat megőrzése érdekében csak megfelelő tisztítószereket szabad használni. A nedves tisztítás kerülendő, helyette száraz vagy enyhén nedves törlést alkalmaznak.
A kábelvezetési területek rendszeres ellenőrzése segít megelőzni a problémákat. A kábelek állapotát, a csatlakozások szilárdságát és a kábelvezetők épségét rendszeresen vizsgálni kell.
"A preventív karbantartás 80%-kal csökkentheti az alpadló rendszerekkel kapcsolatos váratlan meghibásodások számát."
Hibakeresés és javítási eljárások
A tipikus problémák közé tartoznak a meglazult pedesztálok, repedt panelok és az antistatikus bevonat károsodása. Ezek a hibák általában könnyen javíthatók:
- Pedesztál lazulás: Újra húzás vagy csere
- Panel repedés: Azonnal cserélendő biztonsági okokból
- Bevonat kopás: Felújítás speciális anyagokkal
Milyen költségekkel jár az alpadló beruházás?
Az alpadló rendszerek beruházási költsége jelentős lehet, de a hosszú távú előnyök általában megtérítik a befektetést. A költségek függnek a terület méretétől, a választott anyagoktól és a speciális követelményektől.
Az alapköltségek négyzetméterenként 15.000-50.000 Ft között mozognak, attól függően, hogy milyen minőségű rendszert választanak. Ez magában foglalja a pedesztálokat, panelokat és a telepítési munkálatokat.
A hosszú távú megtérülés több tényezőből adódik össze. Az energiamegtakarítás, a csökkent karbantartási költségek és a megnövekedett rugalmasság mind hozzájárulnak a beruházás megtérüléséhez.
"Az alpadló beruházás általában 3-5 év alatt megtérül az energiamegtakarítás és a csökkent üzemeltetési költségek révén."
Költség-haszon elemzés
A megtérülési számítás során figyelembe veendő tényezők:
- Energiamegtakarítás: 20-30% hűtési költség csökkenés
- Karbantartási idő: 50% csökkenés
- Rugalmasság: Gyorsabb változtatások, kevesebb leállás
- Eszközök védelme: Csökkent kárkockázat
Melyek a jövőbeli trendek az alpadló technológiában?
A smart alpadló rendszerek már megjelentek a piacon. Ezek beépített érzékelőkkel rendelkeznek, amelyek monitorozzák a hőmérsékletet, páratartalmat és légáramlást. Az adatok valós időben továbbítódnak a központi irányítórendszerbe.
Az IoT integráció lehetővé teszi a prediktív karbantartást. A rendszer automatikusan jelzi, ha valamelyik komponens cseréje szükséges, még mielőtt meghibásodna.
A környezetbarát anyagok használata egyre fontosabbá válik. Az újrahasznosított műanyagokból és természetes anyagokból készült panelok népszerűsége növekszik.
Technológiai innovációk
Az aktív hűtéses alpadló rendszerek beépített ventilátorokat tartalmaznak, amelyek optimalizálják a légáramlást. Ez különösen hasznos nagy teljesítményű adatközpontokban.
A moduláris kábelvezetési rendszerek előre gyártott csatornákat kínálnak, amelyek gyorsan és egyszerűen telepíthetők. Ez tovább csökkenti a telepítési időt és költségeket.
"A következő évtizedben az intelligens alpadló rendszerek várhatóan standard megoldássá válnak az új adatközpontokban."
Hogyan válasszunk megfelelő alpadló rendszert?
A kiválasztási kritériumok között szerepel a tervezett terhelés, a környezeti feltételek és a speciális követelmények. Az IT terhelés meghatározza a szükséges teherbírást és a hűtési igényeket.
A környezeti tényezők közé tartozik a páratartalom, hőmérséklet-ingadozás és a korrózióveszély. Tengeri környezetben például fokozott korróziós védelemre van szükség.
A jövőbeli bővíthetőség szempontjából fontos, hogy a választott rendszer támogassa a későbbi fejlesztéseket. A moduláris kialakítás ebből a szempontból előnyös.
Beszállító kiválasztási szempontok
A megbízható beszállító kiválasztása kritikus fontosságú:
- Referenciák és tapasztalat
- Műszaki támogatás minősége
- Garancia és szervizháttér
- Költséghatékonyság
- Innovációs képesség
"A megfelelő alpadló rendszer kiválasztása 20 évre meghatározhatja egy adatközpont működési hatékonyságát és költségeit."
Milyen magasságú legyen az alpadló egy átlagos adatközpontban?
Az optimális magasság 30-45 cm között van. Ez elegendő helyet biztosít a kábelvezetéshez és a légáramláshoz, ugyanakkor nem túl költséges. Kisebb irodai környezetben 20-30 cm is elegendő lehet.
Mennyi idő alatt telepíthető egy alpadló rendszer?
Átlagos méretű adatközpontban (500-1000 m²) a telepítés 1-2 hetet vesz igénybe. Ez magában foglalja az előkészítést, a pedesztálok elhelyezését és a panelok felszerelését. Nagyobb projektek esetén ez akár 4-6 hétig is eltarthat.
Milyen gyakran kell cserélni az alpadló panelokat?
Megfelelő használat mellett az alpadló panelok 15-20 évig is eltarthatnak. Az antistatikus bevonatot azonban 5-7 évente felújítani szükséges. A nagy forgalmú területeken gyakoribb csere lehet szükséges.
Lehet-e utólag telepíteni alpadlót működő adatközpontban?
Igen, de ez jelentős tervezést és koordinációt igényel. A berendezések átmeneti kihelyezése szükséges, és szakaszosan kell végrehajtani a munkálatokat. Ez általában 2-3-szor drágább, mint az új építésű telepítés.
Milyen biztonsági előírásokat kell betartani alpadló használatakor?
Az alpadlónak meg kell felelnie a tűzvédelmi előírásoknak, antistatikus tulajdonságokkal kell rendelkeznie, és megfelelő teherbírást kell biztosítania. A földelési rendszer kialakítása és a vészhelyzeti hozzáférés biztosítása is kötelező.
Hogyan befolyásolja az alpadló a légkondicionálás hatékonyságát?
Az alpadló jelentősen javítja a hűtési hatékonyságot azáltal, hogy lehetővé teszi a hideg levegő egyenletes elosztását. A cold aisle/hot aisle konfiguráció akár 30%-kal is csökkentheti az energiafogyasztást a hagyományos hűtési módszerekhez képest.
